[BlogPost] WPF 디지털 트윈 연재 19 ## 실제 산업장비에 디지털 트윈을 적용하는 방법과 구축 사례

[BlogPost] WPF 디지털 트윈 연재 19

실제 산업장비에 디지털 트윈을 적용하는 방법과 구축 사례

핵심 질문: 디지털 트윈을 연구용 데모가 아니라 실제 장비 개발·검증·FAT/SAT·현장 CS·서비스 매출로 연결하려면 어떤 순서로 적용해야 할까?

1. 디지털 트윈은 ‘3D 모델 프로젝트’가 아니라 ‘장비 개발 플랫폼’이다

산업장비에서 디지털 트윈을 처음 도입할 때 가장 흔한 오해는 장비 CAD를 3D 화면에 띄우고 축이 움직이면 구축이 끝났다고 생각하는 것입니다. 그러나 실제 현장에서 가치가 생기는 지점은 3D 그 자체가 아니라, 기계·전장·제어·광학·알고리즘·품질·제조·CS가 동일한 장비 상태를 하나의 데이터 구조로 공유하게 되는 순간입니다.

즉, Physical Equipment의 PLC, Motion Controller, Robot, Camera, Sensor 정보를 Communication Layer에서 수집하고, 이를 Axis·Robot·Sensor·Vision·Alarm·Machine State로 표준화한 뒤 Digital Twin Core에서 좌표계·상태 동기화·Logging·Replay를 수행해야 합니다. WPF 화면은 그 결과를 보여주는 최종 사용자 인터페이스일 뿐입니다.

이 관점에서 디지털 트윈은 장비를 ‘보여주는 시스템’이 아니라 개발과 품질, 현장 대응을 하나로 묶는 공통 플랫폼입니다.

2. 첫 적용 장비는 가장 복잡한 장비가 아니라 가장 검증하기 쉬운 장비여야 한다

첫 PoC에서 EFEM 전체나 다관절 로봇·Vision·다축 Stage가 동시에 얽힌 복합 장비를 선택하면, 문제가 발생했을 때 원인이 CAD인지 좌표계인지 통신인지 제어 Sequence인지 구분하기 어렵습니다. 따라서 첫 대상은 축 구조와 동작 범위가 명확하고 실제 데이터를 쉽게 확보할 수 있는 장비가 좋습니다.

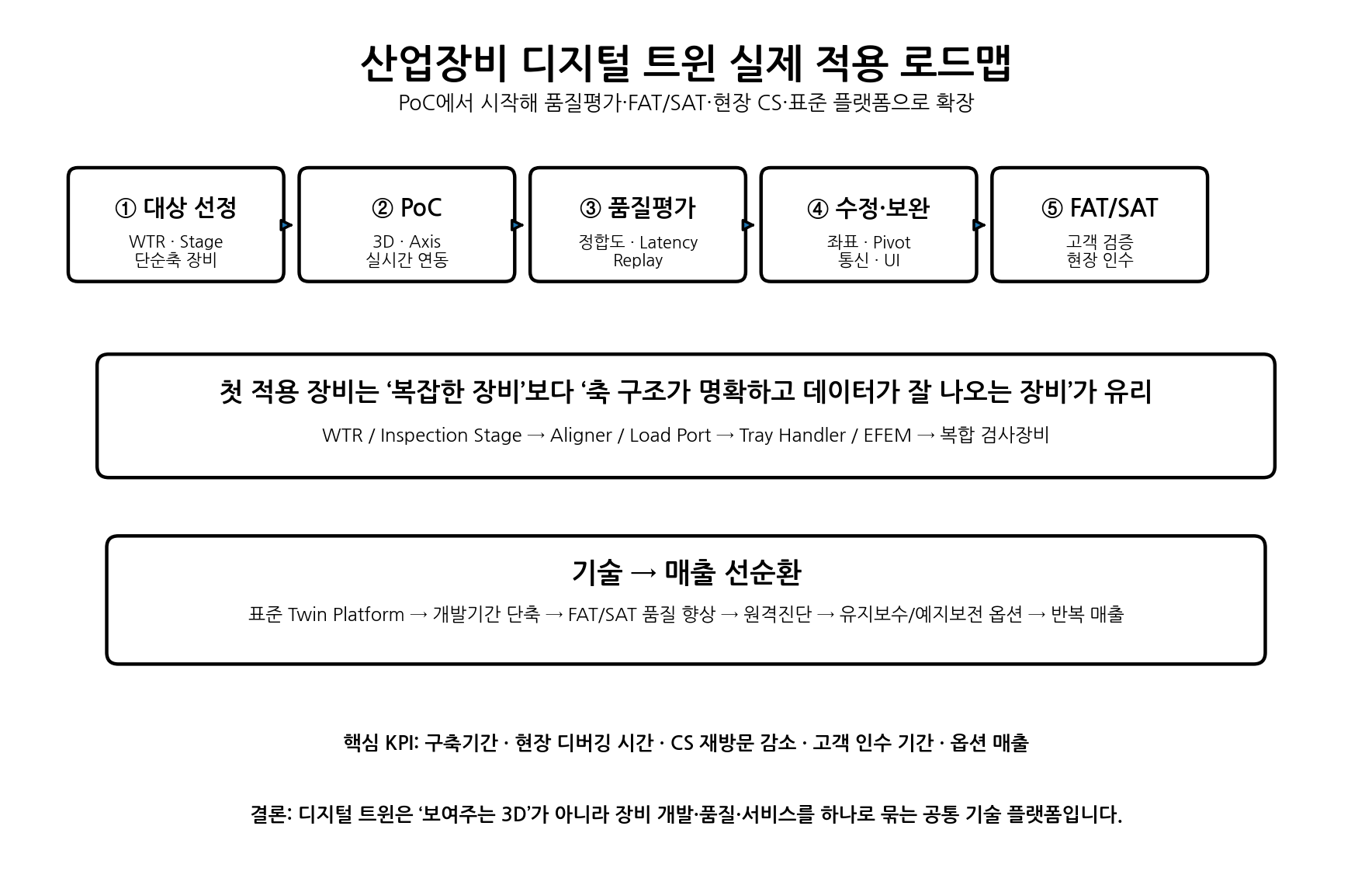

권장 순서는 WTR 또는 단순 Inspection Stage → Aligner / Load Port → Tray Handler → EFEM 또는 복합 검사장비입니다. WTR과 Stage에서 Axis Model, Coordinate, Logging, Replay, 통신 표준을 먼저 완성하면 이후 장비는 새로운 플랫폼을 만드는 것이 아니라 MachineDefinition과 3D Model, Device Adapter를 바꾸는 방식으로 확장할 수 있습니다.

3. PoC 1단계 — CAD와 실제 운동 구조를 일치시킨다

PoC의 첫 단계는 장비 CAD를 예쁘게 표시하는 작업이 아니라 실제 운동 구조를 디지털 모델에 옮기는 것입니다. 기계설계팀으로부터 Master STEP, Simplified Model, Assembly Tree, Axis 방향, Stroke, Home, Zero, Rotary Pivot, Coordinate System을 확보합니다.

예를 들어 Gantry 구조라면 Machine → Gantry → X Axis → Y Axis → Z Axis → Camera 순의 Parent–Child 구조가 실제 장비 조립 관계와 일치해야 합니다. Stage θ축은 Pivot Center와 회전축 Vector가 정확해야 하며, Robot은 Base → Joint1 → … → Joint6 → Tool 구조를 유지해야 합니다.

이 단계에서 CAD가 잘 보이는지보다 중요한 것은 실제 장비 Position 100 mm가 디지털 트윈에서도 정확히 100 mm 움직이는지, 90° 회전 시 실제 Pivot을 중심으로 회전하는지 확인하는 것입니다.

4. PoC 2단계 — 실제 Controller 데이터를 연결한다

3D 모델의 운동 구조가 검증되면 PLC, Motion Controller, Robot Controller의 데이터를 연결합니다. 여기서 중요한 원칙은 WPF가 Vendor 통신 방식을 직접 알지 않도록 하는 것입니다.

Panasonic, Mitsubishi, Beckhoff, Robot Controller, Camera SDK 등은 각각 Device Adapter에서 처리하고, 상위 Digital Twin에는 표준화된 AxisState, RobotState, SensorState, VisionState, AlarmState만 전달합니다. 이렇게 하면 Controller가 변경되어도 WPF UI와 Digital Twin Core는 그대로 유지할 수 있습니다.

또한 실제 제어 Thread와 WPF Rendering Thread를 분리해야 합니다. 디지털 트윈은 초기 단계에서 장비를 직접 제어하는 계층이 아니라 관찰·분석·진단 계층으로 두는 것이 안전합니다.

5. PoC 3단계 — Logging과 Replay가 들어가야 현장 가치가 생긴다

실제 장비 적용에서 디지털 트윈의 가치가 크게 올라가는 기능은 Replay입니다. Axis Position, Velocity, Torque, Robot Joint, Sensor, Vacuum, Vision Result, Machine State, Alarm, Recipe, Lot/Wafer/Tray ID를 Timestamp와 함께 저장합니다.

장애가 발생하면 단순히 Alarm Code만 보는 것이 아니라 장애 발생 30초 전부터 어떤 축의 Torque가 증가했는지, Vacuum이 늦게 형성되었는지, Vision Score가 떨어졌는지, Sensor Feedback이 지연되었는지 동일 Timeline에서 재생할 수 있습니다.

이 기능은 개발팀뿐 아니라 품질과 CS 부서에 매우 큰 효과가 있습니다. 고객 현장에서 발생한 문제를 본사에서 동일하게 재현할 수 있다면 불필요한 현장 재방문과 추측성 디버깅을 크게 줄일 수 있습니다.

6. WTR 적용 예시

WTR은 첫 적용 대상으로 적합합니다. Robot Joint 또는 Linear/Rotary Axis 상태, Wafer Presence Sensor, Vacuum, End Effector, Wafer 위치를 하나의 EquipmentSnapshot으로 관리할 수 있습니다.

정상 Cycle과 이상 Cycle의 Robot Joint Time, Vacuum Build-up Time, Pick/Place 위치 편차를 비교하면 단순 동작 모니터링에서 시작해 Wafer Slip, Vacuum 열화, Robot 기구 이상까지 분석 범위를 확장할 수 있습니다. 이후 동일 Robot Module을 EFEM이나 Handler에 재사용할 수 있습니다.

7. Aligner 적용 예시

Aligner에서는 Stage θ축과 Wafer Center, Notch Angle, Camera/Vision 결과를 하나의 좌표계로 연결하는 것이 핵심입니다. 실제 Stage Angle과 Vision에서 계산한 Wafer Angle을 함께 기록하면 정렬 결과가 틀어진 원인이 Stage Slip인지 Vision Detection인지 Calibration인지 구분할 수 있습니다.

Wafer Edge 검출, Center Offset, Notch Angle, Stage Position을 Replay로 동시에 확인하면 반복적으로 발생하는 미세 오차도 추적할 수 있습니다. 이는 향후 자동 Calibration과 AI 기반 Drift Detection의 기반 데이터가 됩니다.

8. Load Port와 Tray Handler 적용 예시

Load Port는 Door, Clamp, Mapping Sensor, Cassette Presence, 각종 Cylinder와 Interlock이 많아 Sensor/I/O Digital Twin의 효과가 큽니다. Command와 Feedback 사이의 응답시간을 기록하면 Cylinder 또는 Sensor의 노후화를 조기에 발견할 수 있습니다.

Tray Handler에서는 X/Y/Z/θ Motion, Vacuum, Tray Presence, Package 검사 결과를 Timeline으로 통합할 수 있습니다. 특히 Tray의 Row/Column과 검사 Result를 연결하면 3D 화면에서 NG 위치를 즉시 표시할 수 있고, 이후 Lot 단위 불량 Map 분석으로 확장할 수 있습니다.

9. Vision 검사장비에서는 Digital Twin이 검사 추적성 플랫폼이 된다

Vision 장비의 경우 Trigger, Image ID, 검사 Result, Stage/Robot Position, Camera Calibration Version, Recipe를 하나의 Inspection Record로 저장해야 합니다. NG가 발생했을 때 해당 이미지뿐 아니라 그 순간의 장비 Pose를 함께 Replay하면 검사 알고리즘 문제와 기구/제어 문제를 분리할 수 있습니다.

장기적으로는 Vision Score의 Drift, Focus 변화, 조명 출력 변화, Stage 반복정밀도 변화를 함께 학습하여 검사 품질이 악화되기 전에 Calibration이나 Maintenance를 권고할 수 있습니다.

10. 반드시 품질평가와 수정·보완 기간을 일정에 별도로 확보해야 한다

디지털 트윈은 여러 부서와 여러 데이터 소스가 연결되기 때문에 개발 완료일을 곧 Release일로 잡으면 안 됩니다. 권장 일정은 설계 → 구현 → 자체검증 → 품질평가 → 수정·보완 → 재평가 → FAT → SAT → Release입니다.

품질평가에서는 Position Error, Angle Error, Pivot Accuracy, Camera Overlay Error, Timestamp 일치, Latency, Jitter, Data Loss, Reconnect, Replay 재현성, CAD Load Time, FPS, CPU/GPU 사용량, Memory Leak, 장시간 Logging 안정성을 정량적으로 평가해야 합니다.

특히 첫 양산 적용에서는 품질평가 이후 반드시 수정·보완 버퍼를 확보해야 합니다. 예를 들어 전체 프로젝트의 마지막 20~30%를 단순 기능개발이 아니라 검증·수정·재검증 기간으로 설계하는 방식이 안전합니다.

11. FAT/SAT에 디지털 트윈을 활용하는 방법

FAT에서는 축 Stroke, Home, Limit, Sequence, Alarm, Vision Result, Recovery 동작을 실제 장비와 Digital Twin에서 동시에 확인할 수 있습니다. 각 시험 항목의 결과와 관련 로그·Replay 구간을 자동 저장하면 시험 성적서와 증적자료 작성도 쉬워집니다.

SAT에서는 고객 현장에서 통신 환경, Recipe, 실제 Lot, 장시간 운전 조건을 포함한 최종 검증을 수행합니다. 문제가 발생하면 현장 Engineer의 설명에만 의존하지 않고 해당 시점의 Timeline을 본사로 전달해 동일한 조건을 재현할 수 있습니다.

12. 부서별 역할을 명확히 해야 플랫폼이 살아남는다

기구: CAD, Assembly, Axis, Pivot, Coordinate 정의.
전장: I/O, Sensor, Cylinder, Safety Signal 정의.
제어: Motion, Sequence, Machine State, Controller 통신.
광학/Vision: Camera Coordinate, Calibration, Image Metadata.
알고리즘: 검사 결과, Trend, 이상감지, 예측 모델.
품질: 위치·동기화·Replay·장시간 안정성 독립 평가.
제조: 조립/시운전 단계 데이터 확인.
CS: 현장 장애 시나리오와 Replay 요구사항 정의.

한 부서가 모든 내용을 만드는 방식보다 각 부서가 자기 영역의 표준 데이터 정의를 제공하고 Digital Twin Platform에서 통합하는 방식이 지속가능합니다.

13. 여러 장비로 확장하려면 MachineDefinition이 필요하다

WTR에서 성공했다고 WTR 전용 프로그램을 하나 더 만드는 것으로 끝내면 기술자산이 되지 않습니다. 장비별 차이를 Configuration으로 분리해야 합니다.

장비 종류별로 3D Model, Assembly Tree, Axis Definition, Coordinate, Device Adapter, Sensor Mapping, Alarm Definition을 MachineDefinition에 저장하면 WPF Shell, Logging, Replay, Trend, Alarm, AI 모듈은 공통으로 재사용할 수 있습니다.

결국 새로운 장비를 만들 때 소프트웨어를 처음부터 만드는 것이 아니라 ‘새 장비 정의를 등록하는 방식’으로 전환하는 것이 목표입니다.

14. 기술을 자본으로 바꾸는 방법 — Digital Twin을 제품 옵션으로 만든다

연구소의 기술이 매출로 이어지려면 기술이 프로젝트마다 소모되는 것이 아니라 반복 판매 가능한 형태가 되어야 합니다. Digital Twin Platform은 이 구조를 만들기 좋은 기반입니다.

첫 단계에서는 장비 개발기간 단축과 FAT/SAT 효율 향상으로 원가를 절감합니다. 두 번째 단계에서는 고객에게 3D Monitoring, Alarm Timeline, Replay를 고급 Software Option으로 판매할 수 있습니다. 세 번째 단계에서는 Remote Diagnostics, Health Report, Predictive Maintenance를 유지보수 계약 또는 연간 Software Service로 연결할 수 있습니다.

즉 연구개발 → 표준 플랫폼 → 납기단축/품질향상 → 고객신뢰 → 고급 옵션 → 유지보수 서비스 → 데이터 축적 → 더 좋은 기술이라는 선순환이 만들어집니다.

15. 실제 사업 KPI를 함께 측정하라

기술 KPI만 보면 Digital Twin이 비용센터가 되기 쉽습니다. 따라서 구축 초기부터 사업 KPI를 함께 측정하는 것이 좋습니다.

예를 들어 ▲장비 Software Commissioning 기간 ▲FAT 불량 수정시간 ▲SAT 완료기간 ▲현장 CS 재방문 횟수 ▲장애 원인분석 평균시간 ▲원격 해결률 ▲Digital Twin 옵션 채택률 ▲유지보수 계약 전환율을 관리할 수 있습니다.

이 KPI가 개선되면 Digital Twin이 단순 연구개발 결과물이 아니라 회사의 매출과 이익을 높이는 기술자본이라는 것을 경영진에게도 명확히 보여줄 수 있습니다.

16. 결론 — 첫 장비 하나를 제대로 끝내는 것이 플랫폼의 시작이다

산업장비 디지털 트윈의 성공은 화려한 3D 데모보다 실제 장비 하나를 끝까지 연결해 보는 데서 시작됩니다. WTR 또는 Inspection Stage 한 대를 선정하여 CAD 구조, 좌표계, Motion, Controller 통신, Sensor, Vision, Logging, Replay, 품질평가, FAT/SAT까지 완결해 보아야 합니다.

그리고 그 과정에서 얻은 규칙을 코드가 아니라 표준으로 남겨야 합니다. Axis Definition, Coordinate 규칙, Device Adapter, Logging Schema, Replay Interface, Quality Checklist를 표준화하면 다음 장비부터 개발 속도가 빨라집니다.

그때부터 디지털 트윈은 하나의 프로젝트가 아니라 회사의 장비 전체를 관통하는 공통 기술 플랫폼이 됩니다. 기술적으로는 세계 수준의 장비 데이터 구조와 진단 능력을 만들고, 사업적으로는 납기 단축·품질 향상·서비스 옵션화를 통해 기술을 자본으로 전환하는 기반이 됩니다.
